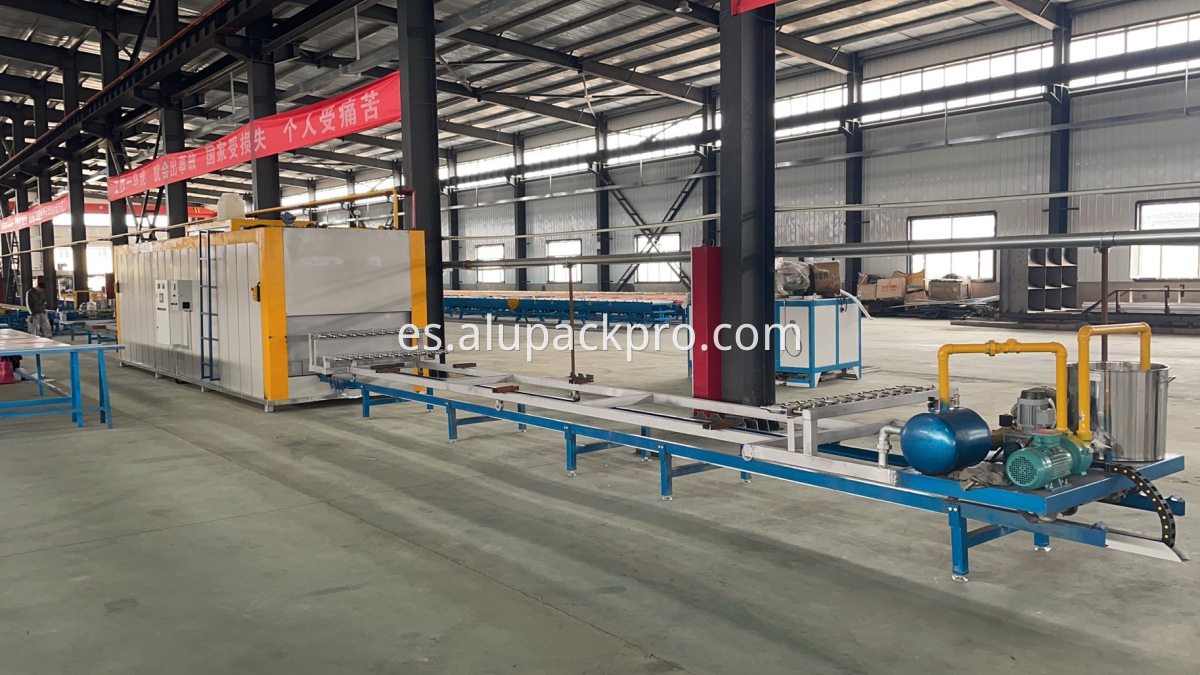

Línea de producción de efecto madera para perfiles de aluminio

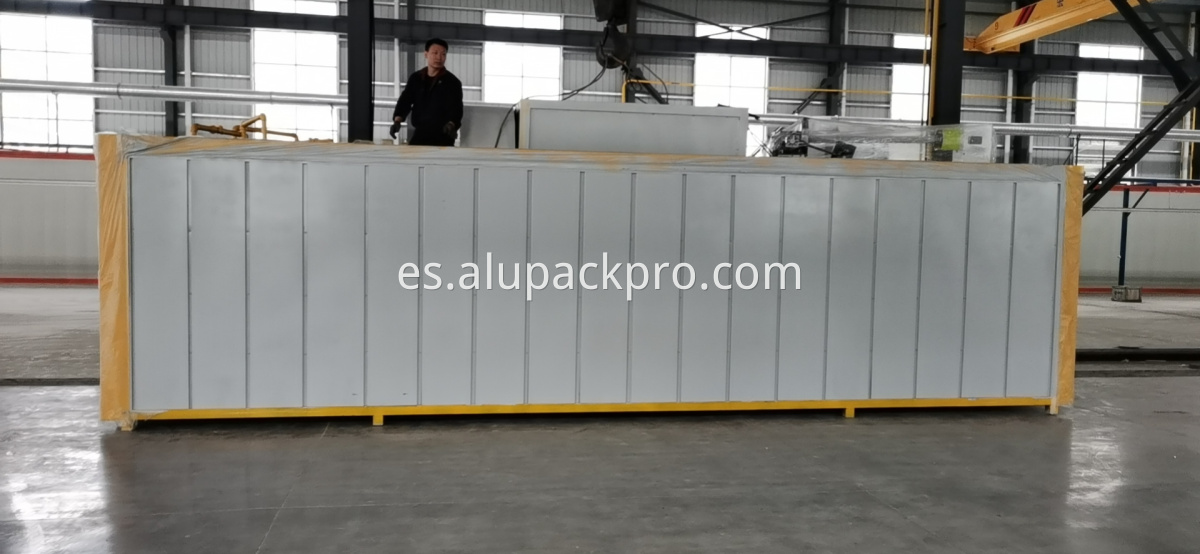

• El horno de transferencia de grano de madera de aluminio es impulsado por un reductor de molinete cicloidal para mover el rodillo, que a su vez impulsa el marco auxiliar de vacío para lograr la alimentación.
• A través del sistema eléctrico, de control de temperatura, el sistema operativo y las piezas mecánicas, el perfil ingresa al horno para calentarse a través del marco auxiliar de vacío, logrando el curado por penetración térmica.
• Una vez completado el curado, sale automáticamente del horno y, después de salir, se realiza un soplado inverso de la película para facilitar la eliminación rápida de la película y mejorar la eficiencia de la producción.
• Modo de entrada y salida del horno y control de temperatura: totalmente automático. Alimentación automática al horno, salida automática del horno, apagado automático por vacío, apagado automático de energía. Cuatro puntos de medición de temperatura, control de temperatura de cuatro zonas. La diferencia de temperatura en seis zonas se controla dentro de los 5°C para garantizar que no haya diferencias de color en el producto.

COMPOSICIÓN PRINCIPAL

1. Horno de transferencia termoestable (incluido el quemador y el sistema de circulación de calor) 1 juego

2. Dispositivo de aspiración y accionamiento 2 juegos.


3. Carro de transferencia individual 2 juegos

4. Sistema de control eléctrico completamente automático 1 juego.

• Longitud del perfil de aluminio para impresión por transferencia: Boquilla de vacío: Primera capa de abajo hacia arriba: aluminio de 6300 mm, segunda capa: aluminio de 6800 mm, tercera capa: aluminio de 7300 mm
• Dimensiones máximas de la sección transversal del perfil: Ancho 100 mm × Alto 160 mm
• Capacidad de producción: Aprox. 4-8 lotes/hora, 3-5 toneladas/lote
• Tipos de papel de transferencia: Papel con base de plástico y papel puro con patrón de vetas de madera.
• Dimensiones del estante de alimentación: (L×W×H mm): 5000×460×750 (con forro de fieltro)
• Temperatura de procesamiento: 150°C-185°C (usando detección de temperatura de cuatro zonas)
• Tiempo de curado: 7-15 minutos (dependiendo del tamaño del material y del tipo de papel)
• Método de calentamiento: Gas licuado de petróleo, gas natural o calefacción eléctrica.
• Consumo de energía integral: 6,5 m³--9,0 m³/t (consumo de gas por tonelada de aluminio transferida, según el tamaño del aluminio)
• Método de transporte: automático/manual
• Requisitos del área del sitio (dimensiones del horno de referencia): largo 29100 mm × ancho 2360 mm × altura de referencia 3400 mm
• Dimensiones del horno de referencia: largo 8480 mm × ancho 2160 mm × alto 2800 mm (Nota: la altura de la versión de exportación es 2500 mm)
• Número de perfiles por transferencia: (por carrito) 36 piezas + 36 piezas (tres capas)
• Consumo de energía en funcionamiento: 12 KW (96 KW cuando se utilizan tubos calefactores eléctricos de alta eficiencia como fuente de calor)
• Potencia total del motor: 16,5 KW
• Estructura exterior de la carcasa: Totalmente pintada; Color exterior personalizable según los requisitos del usuario.
• Material de la carcasa exterior: placa de acero A3 de 2,0 mm
• Material de la carcasa interior: placa de acero galvanizado A3 de 1,5 mm.
• Estructura y materiales de aislamiento: lana de fibra de vidrio de aluminosilicato + lana de roca de alta calidad con una densidad de 100 kg/m³, espesor de la capa de aislamiento aprox. 230 mm, lo que ofrece un rendimiento de aislamiento superior que ahorra energía.
• Método de flujo de aire: Sistema de circulación de suministro inferior y retorno superior con salidas de aire ajustables.
• Material del conducto de aire: Formado a partir de una placa de acero galvanizado de 1,5 mm mediante doblado hidráulico.
• Dimensiones de referencia de la entrada de la cámara del horno: Ancho: 1690–2170 mm, Alto: ≥720 mm.
