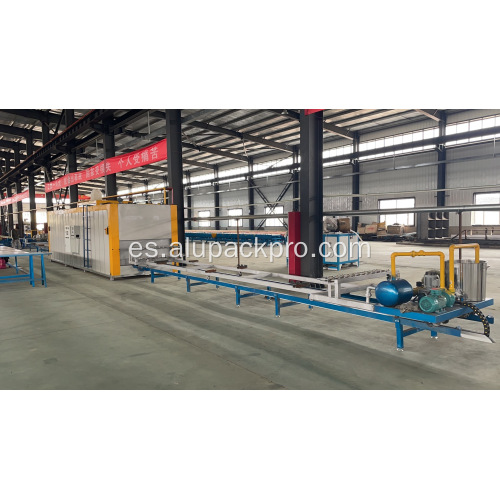

Horno de transferencia con efecto de veta de madera de perfiles de aluminio



Horno de transferencia con efecto de veta de madera de perfiles de aluminio

Name: Máquina de transferencia en caliente de grano de madera
Uploaded: 2025-11-03T03:01:03+08:00
Description: RENDIMIENTO PRINCIPAL 1.- Diseño de estación simple/doble personalizable, que permite una selección flexible del

Obtener el último precio

Contactar ahora

Descripción

RENDIMIENTO PRINCIPAL

1.- Diseño de estación simple/doble personalizable, que permite una selección flexible del modelo para maximizar la rentabilidad para sus necesidades de producción.

2.- El diseño especial de película de vacío de alta temperatura garantiza un excelente efecto de transferencia, brindando acabados vívidos y de alta calidad.

3.- Dispositivo de protección múltiple: Equipado con protección contra sobretensión de vacío y control de voltaje constante de vacío para un funcionamiento seguro y estable.

4.- Interfaz hombre-máquina madura con pantalla táctil, que hace que el ajuste de parámetros sea más conveniente e intuitivo, reduciendo la dificultad operativa.

RANGO DE APLICACIÓN

1. Este horno de transferencia de veta de madera de aluminio/máquina de transferencia en caliente para perfiles de aluminio es una maquinaria profesional de procesamiento de superficies de aluminio, ampliamente utilizada en líneas de producción de efecto madera para materiales de aluminio. Es adecuado para la impresión por transferencia de vetas de madera en perfiles de aluminio, láminas de aluminio y superficies de soldadura sin costuras de puertas y ventanas.

2. Ideal para fábricas de aluminio, fábricas de muebles totalmente de aluminio, fábricas de puertas y ventanas con soldadura sin costura y fábricas de chapa de aluminio, ya que satisface diversas necesidades de procesamiento de superficies en la industria de procesamiento de aluminio.

PRINCIPIO DE FUNCIONAMIENTO

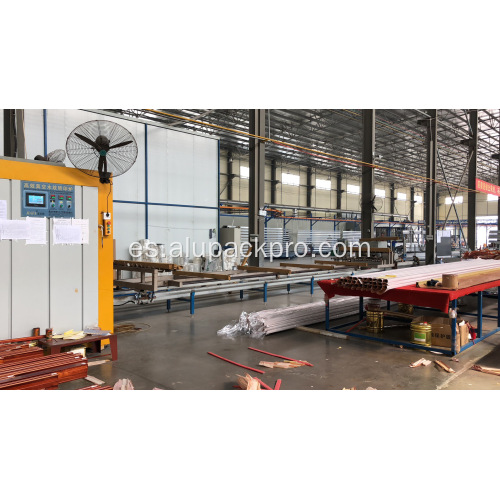

Esta línea de producción con efecto de madera para perfiles de aluminio adopta la tecnología de transferencia de vetas de madera al vacío con extracción de bolsas, que puede producir vetas de madera, mármol y otros acabados decorativos muy realistas en la superficie de los productos transferidos. Está diseñado principalmente para impresión por transferencia térmica sobre superficies metálicas que han sido sometidas a pulverización, horneado, electroforesis o tratamientos superficiales similares. Los componentes principales de trabajo y sus funciones son los siguientes:

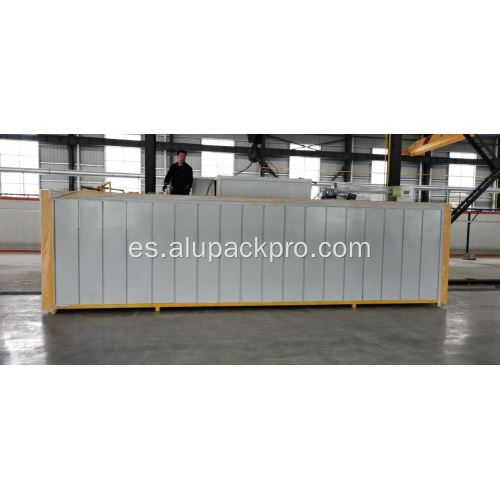

1. Cuerpo del horno

Como base central del equipo, se utiliza para ensamblar otros componentes y proporcionar un aislamiento térmico eficaz. Consta de una cubierta exterior, material aislante de alta calidad y un marco resistente, lo que garantiza un funcionamiento estable y conservación de energía.

2. Sistema de control de temperatura y calefacción

El sistema de control eléctrico incluye un gabinete eléctrico equipado con PLC, pantalla táctil, válvulas solenoides, interruptores y otros componentes. Requisitos de alimentación: AC380V trifásico de cuatro cables, 16,5 KW (tipo de gas), 130 KW (tipo de alimentación eléctrica). Todos los cables de las cadenas de arrastre utilizan cables de alta flexibilidad y resistentes a roturas de marcas reconocidas, lo que garantiza una larga vida útil y un funcionamiento estable.

3. Dispositivo de adhesión al vacío

Compuesto por una bomba de vacío de anillo de agua, tuberías, cabezales de succión de vacío, marco y mecanismo de alimentación móvil. Realiza una succión y adhesión estables de películas de papel con textura de madera o piedra, asegurando un ajuste perfecto entre la película y la superficie del producto para un efecto de transferencia perfecto.

4. Dispositivo de soplado inverso de película

A los cabezales de succión de vacío está conectado un soplador de presión media, que realiza un soplado inverso de la película después de que los perfiles salen del horno. Esto facilita la eliminación rápida y suave de la película, mejorando efectivamente la eficiencia de la producción.

5. Marco auxiliar de vacío

Compuesto por un soporte fijo, un marco de vacío móvil y un tanque de agua, sirve como plataforma de trabajo estable para cargar y descargar perfiles, lo que garantiza un funcionamiento cómodo y eficiente.

COMPOSICIÓN PRINCIPAL

- 1 juego de horno de transferencia termoendurecible (incluido quemador y sistema de circulación de calor)

- 2 juegos de dispositivo de aspiración y accionamiento.

- 2 juegos de carro de transferencia individual

- 1 juego de sistema de control eléctrico completamente automático

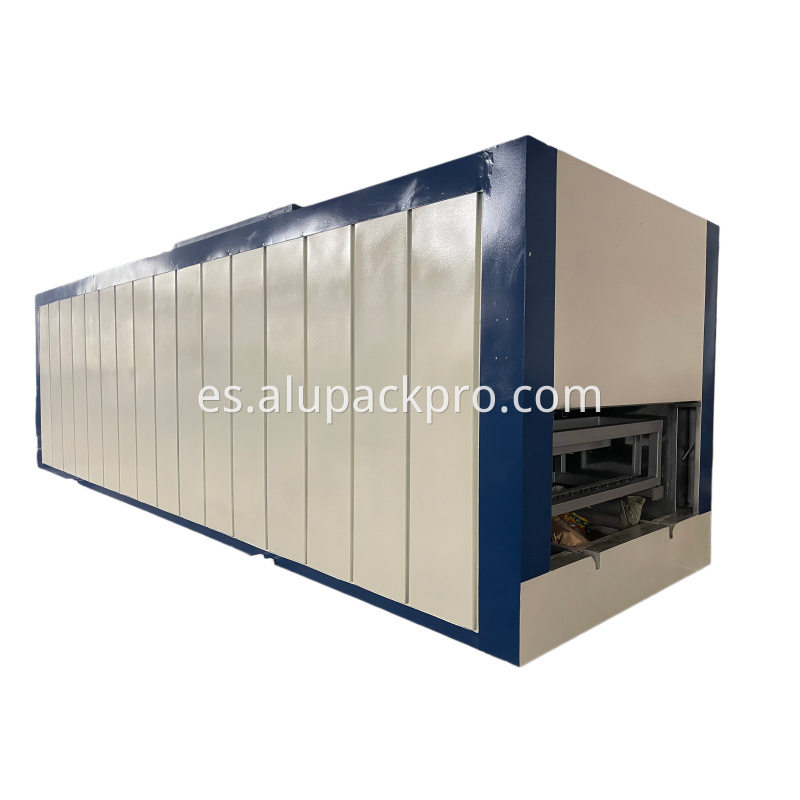

Woodgrain Imitation Production Line for aluminum

PRINCIPALES PARÁMETROS Y REQUISITOS TÉCNICOS

1. Longitud del perfil de aluminio de impresión por transferencia: 600*6000*18

2. Capacidad de producción: 26 piezas por horno

3. Tipos de papel de transferencia: Papel con base de plástico y papel puro con patrón de vetas de madera (piezas de transferencia de vetas de madera)

4. Temperatura de procesamiento: 150°C-185°C (usando detección de temperatura de cuatro zonas)

5. Tiempo de curado: 7-15 minutos (dependiendo del tamaño del material y del tipo de papel)

6. Método de calentamiento: gas licuado de petróleo, gas natural o calefacción eléctrica.

7. Consumo de energía integral: 6,5 m³--9,0 m³/t

8. Método de transporte: Automático/Manual

9. Requisitos del área del sitio (dimensiones del horno de referencia): largo 29100 mm × ancho 2360 mm × altura de referencia 3400 mm

10. Dimensiones del horno de referencia: largo 8480 mm × ancho 2160 mm × alto 2800 mm (Nota: la altura de la versión de exportación es 2500 mm)

11. Número de perfiles por transferencia: 13 barras + 13 barras (una capa)

12. Consumo de energía en funcionamiento: 12 KW (96 KW cuando se utilizan tubos calefactores eléctricos de alta eficiencia como fuente de calor)

13. Potencia total del motor: 16,5 KW

14. Estructura exterior de la carcasa: Totalmente pintada; Color exterior personalizable según los requisitos del usuario.

15. Material de la carcasa exterior: placa de acero A3 de 2,0 mm

16. Material de la carcasa interior: placa de acero galvanizado A3 de 1,5 mm

17. Estructura y materiales de aislamiento: lana de fibra de vidrio de aluminosilicato + lana de roca de alta calidad con una densidad de 100 kg/m³, espesor de la capa de aislamiento aprox. 230 mm, lo que ofrece un rendimiento de aislamiento superior que ahorra energía.

18. Método de flujo de aire: Sistema de circulación de suministro inferior y retorno superior con salidas de aire ajustables.

19. Material del conducto de aire: Formado a partir de una placa de acero galvanizado de 1,5 mm mediante doblado hidráulico.

20. Dimensiones de referencia de la entrada de la cámara del horno: Ancho: 1690–2170 mm, Alto: ≥720 mm.
